HBYF法兰式精密

当前位置:首页 > 产品中心 > 管路系统过滤产品 > HBYF法兰式精密过滤器

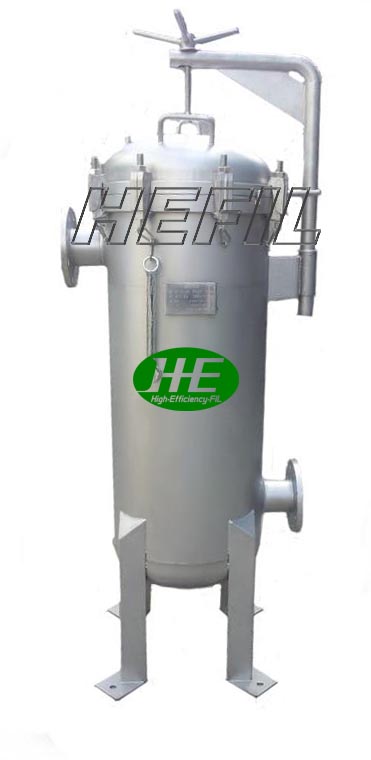

HBYF法兰式精密过滤器

◆材质:SUS304、SUS316L

◆接口型式:内丝或法兰

◆密封材料:丁晴密封圈、硅胶密封圈、氟胶密封圈

◆密封型式:O型密封圈

◆适用滤芯:10″、20″、30″、40″平面型、222型

◆设计压力:1.0Mpa

◆设计流量:6-240m³/h

◆表面处理:抛光或喷砂

提交订单
常用规格性能特点框体结构应用

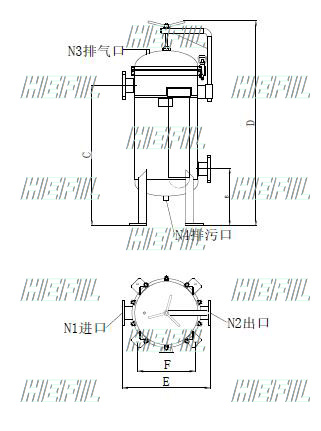

型号 A(mm) B(mm) C(mm) D(mm) E(mm) F(mm) N1 N2 N3 N4 流量 容积
HBYF-1210 Φ300 400 600 900 450 290 DN50法兰 DN50法兰 Rc¼内丝 Rc½内丝 6m³/h 30L
HBYF-1220 Φ300 400 600 1160 450 290 DN50法兰 DN50法兰 Rc¼内丝 Rc½内丝 12m³/h 50L
HBYF-1230 Φ300 400 900 1410 450 290 DN50法兰 DN50法兰 Rc¼内丝 Rc½内丝 18m³/h 70L
HBYF-1240 Φ300 400 900 1660 450 290 DN50法兰 DN50法兰 Rc¼内丝 Rc½内丝 24m³/h 90L
HBYF-1910 Φ350 400 600 915 510 350 DN65法兰 DN65法兰 Rc¼内丝 Rc¾内丝 9m³/h 40L
HBYF-1920 Φ350 400 600 1175 510 350 DN65法兰 DN65法兰 Rc¼内丝 Rc¾内丝 19m³/h 60L
HBYF-1930 Φ350 400 900 1425 510 350 DN65法兰 DN65法兰 Rc¼内丝 Rc¾内丝 28m³/h 80L
HBYF-1940 Φ350 400 900 1675 510 350 DN65法兰 DN65法兰 Rc¼内丝 Rc¾内丝 38m³/h 100L
HBYF-2320 Φ400 400 600 1230 458 400 DN65法兰 DN65法兰 Rc¼内丝 Rc1″内丝 23m³/h 70L
HBYF-2330 Φ400 400 900 1480 459 400 DN65法兰 DN65法兰 Rc¼内丝 Rc1″内丝 34m³/h 90L
HBYF-2340 Φ400 400 900 1730 460 400 DN65法兰 DN65法兰 Rc¼内丝 Rc1″内丝 46m³/h 110L
HBYF-2820 Φ450 450 600 1245 461 440 DN80法兰 DN80法兰 Rc¼内丝 Rc1″内丝 28m³/h 100L
HBYF-2830 Φ450 450 900 1495 462 440 DN80法兰 DN80法兰 Rc¼内丝 Rc1″内丝 42m³/h 140L
HBYF-2840 Φ450 450 900 1745 463 440 DN80法兰 DN80法兰 Rc¼内丝 Rc1″内丝 25m³/h 180L
HBYF-3630 Φ500 450 900 1740 464 480 DN80法兰 DN80法兰 Rc¼内丝 Rc1″内丝 54m³/h 180L
HBYF-3640 Φ500 450 900 1990 465 480 DN80法兰 DN80法兰 Rc¼内丝 Rc1″内丝 72m³/h 230L
HBYF-4330 Φ550 450 900 1760 466 510 DN100法兰 DN100法兰 Rc¼内丝 Rc1″内丝 65m³/h 220L
HBYF-4340 Φ550 450 900 2010 467 510 DN100法兰 DN100法兰 Rc¼内丝 Rc1″内丝 86m³/h 290L
HBYF-5230 Φ600 500 900 1760 468 550 DN100法兰 DN100法兰 Rc¼内丝 Rc1″内丝 78m³/h 270L
HBYF-5240 Φ600 500 900 2010 469 550 DN100法兰 DN100法兰 Rc¼内丝 Rc1″内丝 104m³/h 350L
HBYF-6030 Φ700 500 1000 1800 470 620 DN125法兰 DN125法兰 Rc¼内丝 Rc1″内丝 90m³/h 380L
HBYF-6040 Φ700 500 1000 2050 471 620 DN125法兰 DN125法兰 Rc¼内丝 Rc1″内丝 120m³/h 480L
HBYF-8030 Φ800 550 1000 1800 472 690 DN125法兰 DN125法兰 Rc¼内丝 Rc1″内丝 120m³/h 500L
HBYF-8040 Φ800 550 1000 2050 473 690 DN125法兰 DN125法兰 Rc¼内丝 Rc1″内丝 160m³/h 630L
HBYF-10030 Φ900 500 1000 1840 474 760 DN150法兰 DN150法兰 Rc¼内丝 Rc1″内丝 150m³/h 650L
HBYF-10040 Φ900 550 1000 2100 475 760 DN150法兰 DN150法兰 Rc¼内丝 Rc1″内丝 200m³/h 800L
HBYF-12030 Φ1000 600 1000 1880 476 830 DN200法兰 DN200法兰 Rc¼内丝 Rc1″内丝 180m³/h 770L
HBYF-12040 Φ1000 600 1000 2140 477 830 DN200法兰 DN200法兰 Rc¼内丝 Rc1″内丝 240m³/h 980L




型号 A(mm) B(mm) C(mm) D(mm) E(mm) F(mm) N1 N2 N3 N4 流量 容积
HBYF-0510 Φ200 250 70 490 340 190 DN25法兰 DN25法兰 Rc¼内丝 Rc3/8″内丝 2.5m³/h 10L
HBYF-0520 Φ200 300 70 710 340 190 DN25法兰 DN25法兰 Rc¼内丝 Rc3/8″内丝 5m³/h 18L
HBYF-0530 Φ200 500 100 980 340 190 DN50法兰 DN50法兰 Rc¼内丝 Rc3/8″内丝 7.5m³/h 26L
HBYF-0540 Φ200 600 100 1255 340 190 DN50法兰 DN50法兰 Rc¼内丝 Rc3/8″内丝 10m³/h 34L
HBYF-0710 Φ219 250 70 495 360 210 DN65法兰 DN25法兰 Rc¼内丝 Rc3/8″内丝 3.5m³/h 12L
HBYF-0720 Φ219 300 70 715 360 210 DN65法兰 DN25法兰 Rc¼内丝 Rc3/8″内丝 7m³/h 22L
HBYF-0730 Φ219 500 100 985 360 210 DN65法兰 DN50法兰 Rc¼内丝 Rc3/8″内丝 10m³/h 32L
HBYF-0740 Φ219 600 100 1260 360 210 DN65法兰 DN50法兰 Rc¼内丝 Rc3/8″内丝 14m³/h 42L
HBYF-0910 Φ250 250 100 510 390 240 DN65法兰 DN50法兰 Rc¼内丝 Rc3/8″内丝 3.5m³/h 12L
HBYF-0920 Φ250 300 100 730 390 240 DN65法兰 DN50法兰 Rc¼内丝 Rc3/8″内丝 7m³/h 22L
HBYF-0930 Φ250 500 100 1000 390 400 DN65法兰 DN50法兰 Rc¼内丝 Rc3/8″内丝 10m³/h 32L
HBYF-0940 Φ250 600 100 1275 390 440 DN80法兰 DN50法兰 Rc¼内丝 Rc3/8″内丝 14m³/h 42L
HBYF-1210 Φ300 250 100 525 440 440 DN80法兰 DN50法兰 Rc¼内丝 Rc3/8″内丝 6m³/h 30L
HBYF-1220 Φ300 300 100 745 440 440 DN80法兰 DN50法兰 Rc¼内丝 Rc3/8″内丝 12m³/h 45L
HBYF-1230 Φ300 500 100 1015 440 480 DN80法兰 DN50法兰 Rc¼内丝 Rc3/8″内丝 18m³/h 60L
HBYF-1240 Φ300 600 100 1290 440 480 DN80法兰 DN50法兰 Rc¼内丝 Rc3/8″内丝 24m³/h 75L


◆材质:SUS304、SUS316L

◆接口型式:内丝或法兰

◆密封材料:丁晴密封圈、硅胶密封圈、氟胶密封圈

◆密封型式:O型密封圈

◆适用滤芯:10″、20″、30″、40″平面型、222型

◆设计压力:1.0Mpa

◆设计流量:6-240m³/h

◆表面处理:抛光或喷砂

===应  用===
◆主要应用于食品饮料工业、电子工业、制药工业、石油及化学工业等部门的工艺用水及溶液净化
