HBDF-除尘除雾过滤箱

产品概述:

除尘除雾过滤箱同时具备除尘、除雾的功能

除尘过滤箱内含集成式安装框,适用面广、维护方便

具备自喷淋功能,可对过滤器进行自清洗

可实现集中通风,风量大

箱体设置外排水装置



提交订单
常用规格性能特点框体结构应用

常用规格:



处理

风量

(m3/h)

风机全压

(Pa)

箱体外形参考尺寸

宽×高×长

(mm)

风管尺寸

(mm)

可置主要过滤器

进风口

出风口

HBDF-6000

6000

>700

700×700×1300

含检修门

400×320

400×320

HWM-595×595×50

1×22pcs

HBDF-12000

12000

1300×800×1300

含检修门

800×630

800×630

HWM-595×595×50

2×24pcs

HBDF-27000

27000

1850×1000×1850

含检修门

1000×800

1000×800

HWM-595×595×100

3×39pcs

HBDF-48000

48000

2200×100×2400

含检修门

1250×1000

1250×1000

HWM-595×595×100

4×312pcs

HBDF-60000

60000

2760×1500×2990

含检修门

1600×1250

1600×1250

HWM-595×595×50

5×420pcs

HBDF-84000

84000

2760×1500×4180

含检修门

2000×1250

2000×1250

HWM-595×595×100

7×428pcs

HBDF-126000

126000

4100×2400×4180

含检修门

2200×2200

2200×2200

HWM-595×595×100

7×642pcs

注:1.若遇规格、结构变更,以本公司提供的实时数据为准,有关更新内容请关注本公司网站;

2.本公司接受非表上规格过滤箱产品的订货。



主要过滤器配置:

根据客户不同的需求,过滤箱体内可配以下类型过滤器,主要以国际通行尺寸(24"*24"即610*610mm)过滤器,并以此尺寸为模数,将过滤器以2*2、3*2、3*3等矩阵排列;过滤器详细规格技术参数详见过滤器产品说明。

◆  HMV 无隔板V型大风量空气过滤器

◆  HBM 袋式中效空气过滤网

◆  HBP 袋式初效空气过滤网

◆  HPP 板式初效空气过滤网

◆  HWM 可洗式全金属过滤网

注:1.若遇规格、结构变更,以本公司提供的实时数据为准;有关更新内容请关注本公司网站。

2.本公司接受非表上规格过滤箱产品的订货。



技术参数:

过滤箱体可选配件:检修门、风机、压差计、变频器等;

箱体采用彩钢板、不锈钢板或全冷轧钢板喷塑制成;

风口尺寸:标配为方形风口(尺寸不限定),特殊情况可按客户要求定做;

处理风量按要求定制;

过滤箱可设有单段、双段、多段过滤:单段就是只配有一道过滤,双段、多段指前段或后段可根据客户要求增加初、中、高 效率过滤器;

特殊要求:可以根据客户要求,加除异味;除静电的功能系统。

结构安装示意图:

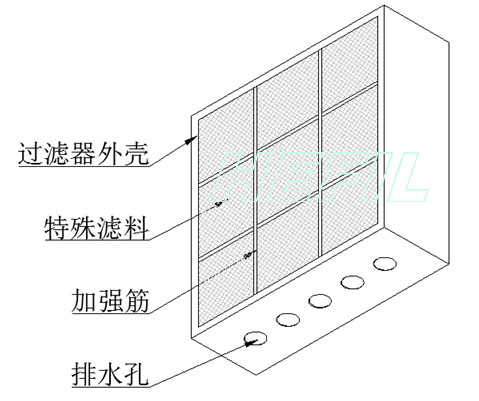

除尘除雾过滤器

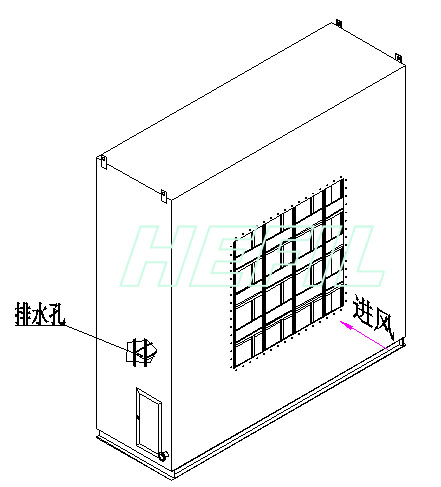

除尘除雾过滤箱

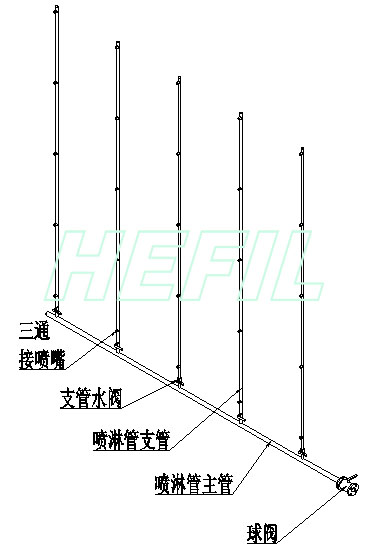

喷淋装置



应用

◆广泛用于机械、家用电器、电子、化工化纤、纺织、卷烟、印刷、医药、食品、广播电视、科技馆、宾馆、酒店、体育、展览馆等工业与民用建筑工程。
