HBFA-新风过滤箱


产品概述:

新风过滤箱能够提供经过滤后的室外新鲜的空气

箱体内含有安装框单元,方便更换维护过滤器

可根据需要选择是否包含风机

可实现集中通风,风量大

箱体设检修门,方便维护

提交订单

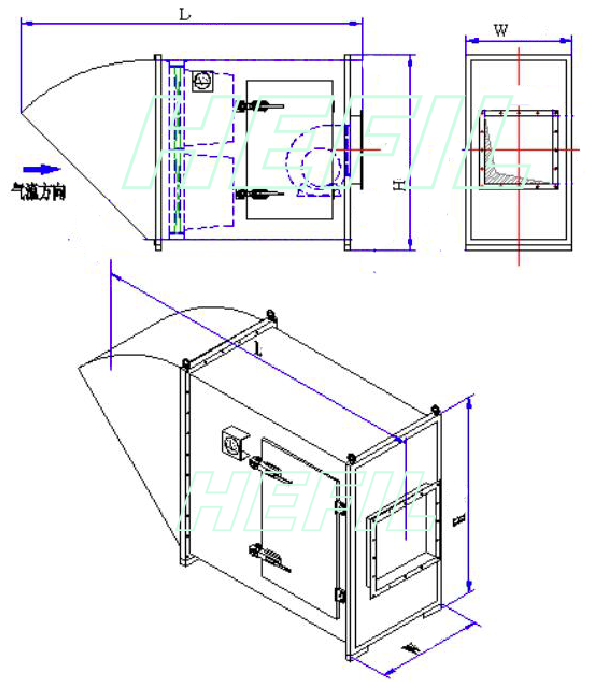

常用规格性能特点框体结构应用

常用规格:



处理

风量

(m3/h)

风机全压

(Pa)

箱体外形参考尺寸

(宽×高×长)

(含防雨罩、风机)(mm)

风管尺寸

(mm)

可置主要过滤器

进风口

出风口

HBFA-3000

3000

>700

700×700×1900

400×400

400×400

HBM-592×592×558-6P

1pcs

HBFA-6000

6000

700×1310×2400

500×500

500×500

HBM-592×592×558-6P

1×22pcs

HBFA-12000

12000

1310×1310×2400

800×630

800×630

HBM-592×592×558-6P

2×24pcs

HBFA-18000

18000

1310×1920×2700

1000×800

1000×800

HBM-592×592×558-6P

2×36pcs

HBFA-27000

27000

1920×1920×2700

1250×1000

1250×1000

HBM-592×592×558-6P

3×39pcs

HBFA-48000

48000

2540×2540×3000

1600×1250

1600×1250

HBM-592×592×558-6P

4×416pcs

注:1.若遇规格、结构变更,以本公司提供的实时数据为准,有关更新内容请关注本公司网站;

2.本公司接受非表上规格过滤箱产品的订货。



主过滤器配置:

根据客户不同的需求,过滤箱体内可配以下类型过滤器,主要以国际通行尺寸(24"×24" 610×610mm)过滤器,并以此尺寸为模数,将过滤器以2×23×23×3等矩阵排列;过滤器详细规格技术参数详见过滤器产品说明:

◆HMV   无隔板V型大风量空气过滤器

◆HBM   袋式中效空气过滤器

◆HBP    袋式初效空气过滤器

◆HPP    板式初效空气过滤器

◆HWM  可洗式全金属过滤器

◆HACB 箱型活 性炭过滤器

◆HACH V型活 性炭过滤器

◆HACF 平板式活 性炭过滤器



技术参数:

过滤箱体可选配件:检修门、风机、压差计等

箱体采用彩钢板、不锈钢板或全冷轧钢板喷塑制成

风口尺寸:标配为方形风口(尺寸不限定),特殊情况可按客户要求定做

处理风量按要求定制

过滤箱可设有单段、双段、多段过滤:单段就是只配有一道过滤,双段、多段指前段或后段可根据客户要求增加初、中、高 效率过滤器

特殊要求:可以根据客户要求除异味;除静电的功能系统



应用:

广泛用于机械、家用电器、电子、化工化纤、纺织、卷烟、印刷、医药、食品、广播电视、科技馆、宾馆、酒店、体育、展览馆等工业与民用建筑工程。



应用案例:

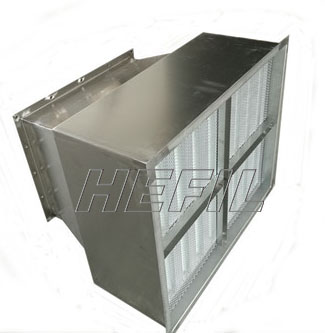

一、V型大风量锥形接口过滤箱
